数据机房KVM解决方案

作者:小编 更新时间:2022-04-10 点击数:

一、客户需求:

1.   目前客户机房服务器多达1000台,现需要使用KVM切换器进行统一管理。

2.   KVM 切换器必需可以使用远程访问,管理服务器时管理员无需进入机房。

3.   另外,如果管理员在机房时,又可以在机房使用KVM进行对服务器管理。

4.   KVM 切换器要有安全模式,可以给用户分配管理权限。

5.   需要集中管理所有KVM 及 服务器。

解决方案:

   方案:

1.     我们采用34台EC2032I  KVM 切换器可以满足要求,每台设备连接32台服务器,这样可以满足需求,连接多达1088台服务器。

2.     管理员可以通过IP远程访问的方式管理所有连接KVM切换器的服务器,

3.     使用集中管理平台连接每一台KVM,当管理员可以通过集中管理平台管理34台KVM连接的所有服务器。

4.     每KVM必须配置一个固定IP,网线从LAN口连接至设备机房,必须与远程操作室是同一局域网;

5.     远程控制有两种方式,分别是通过IE浏览器及管理平台(详情查看使用手册)

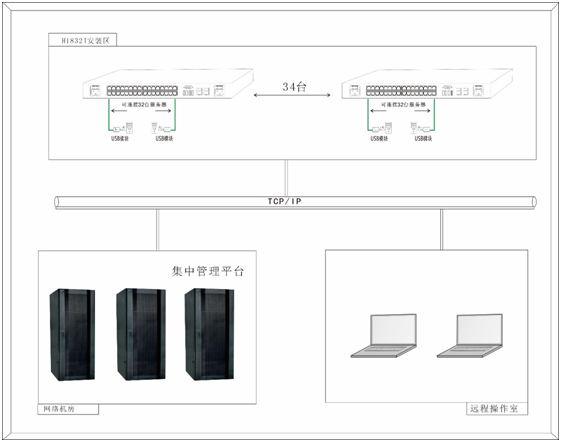

1.     方案图


三、    EC2032I  KVM 特性



Ø  高密端口,提供多达使用32RJ45 接口的服务器端口,支持CAT5/5E/6 线缆

Ø 1U 19"标准机箱

Ø 提供1个本地用户通道,支持USB鼠标/键盘、VGA显示接口

Ø 提供1个独立IP通道,可供远程用户端访问

Ø 具有210M/100M/1000M以太网接口,为网络提供冗余备份,支持DHCPPPPOE,支持多种网络协议

Ø 服务器端支持PS/2USB键盘/鼠标,支持混插

Ø 支持跨平台服务器环境: Windows, Linux , Unix, Mac, Sun

Ø KVM交换机与目标服务器之间的距离最远达50米,本地用户端视频分辨率最高可达1920 x1440 @ 60Hz;远程用户端视频分辨率最高可达1920 x 1200 @ 60Hz



Ø 双电源,支持电源冗余备份

Ø 支持虚拟媒体功能

Ø 单一层级可监控多达32 台服务器

Ø 支持多种安全认证机制:HikAuthUSBKEYRADIUSLDAPTACACS+

Ø 先进的安全机制包括密码保护及先进的加密技术, 128AES数据加密

Ø 支持IP访问控制列表过滤功能

Ø 支持强大的密码保护机制

Ø 可对用户及群组设定访问与控管服务器的权限

Ø 支持安全网络链路SSL,密钥长度2048位。



四、集中管理平台特性



1.     基础设施集中管理平台是基于B/S结构的对KVM设备、PDU设备的一个管理控制平台。平台包括用户管理、设备管理、设备访问和日志管理。

2.     用户管理分为用户、用户组、用户类型和认证服务器管理。可以对用户的基本信息、限制信息和权限信息进行管理。用户的权限分为平台权限和设备访问权限两类,通过系统用户类型和自定义用户类型的分配可以管理用户的平台权限,而设备访问权限则通过用户权限和用户组权限进行控制。

3.     设备管理分为设备、设备组、访问权限、模板和区域管理。可以对KVM、PDU设备及其子设备的基本信息进行管理。通过引入设备组的概念,可以更加高效的对设备进行分组监控。设备访问权限模块根据不同设备的特点建立了相应的权限管理功能。

4.     设备访问模块以嵌入控件的形式为用户提供了KVM和PDU设备的访问页面(DMX类型的KVM由客户端访问,平台内只对DMX设备进行管理)。

5.     日志模块对日志信息进行展示,用户可以对日志进行分析,从而得到用户和设备的各种访问信息。
